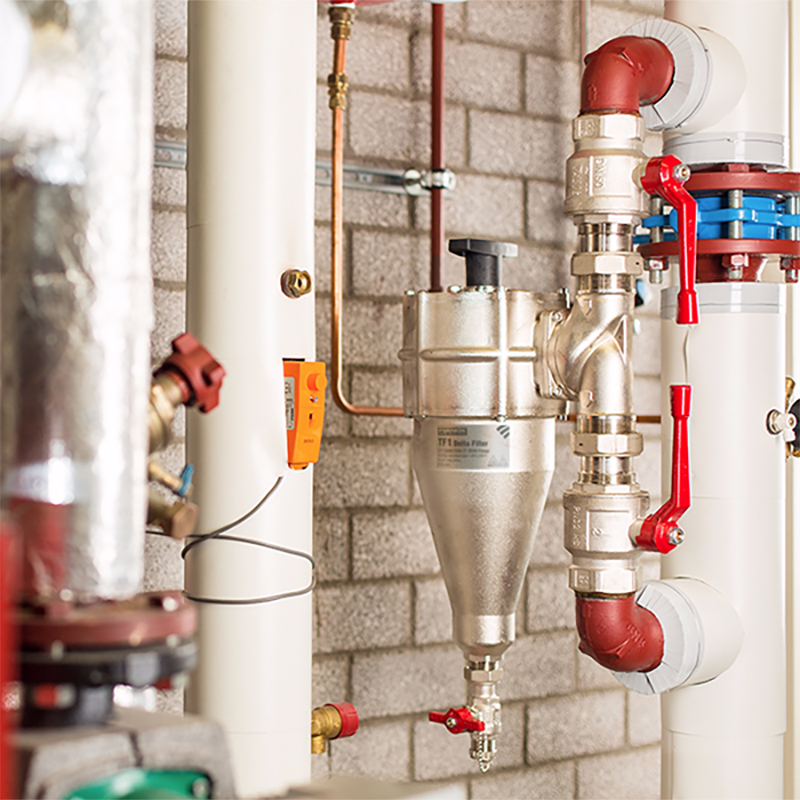

TF1 Delta Filter

Warranty: 5 Years

Precisionstillverkade Fernox TF1 Delta-filter är ett högkvalitativt, förnicklat inline-systemfilter av mässing, särskilt utvecklat för att skydda viktiga och dyra komponenter i kommersiella värme- och kylsystem med stora volymer och låg temperatur. TF1 Delta Filter har tre filtreringsmetoder: magnetisk, cyklonavskiljare och automatisk eller manuell avluftning. Det skyddar viktiga komponenter från magnetiskt och icke-magnetiskt skräp samt avlägsnar instängd luft från systemvatten. Det är enkelt att installera, underhålla och rengöra på plats, medan systemet är i drift och kan användas online eller genom förbikoppling.

  • Optimal prestanda med magnetisk och cyklonavskiljare för kommersiella system med stora volymer
  • Snabb och enkel installation nära väggen (med minimala nödvändiga förändringar av rörledningar). Passar horisontella och vertikala rörledningar i bägge flödesriktningar
  • Maximalt arbetstryck på 16 bar (232 psi)
  • Automatisk luftventil med automatisk avstängning – 12 bar (174 psi)
  • Högkvalitativ neodymmagnet för höga temperaturer
  • 5 års garanti
Filters Sort results
Reset Apply
Produktkod
Typ
Storlek
Produktdatablad
62226
With Valves
2"
Product Overview

TF1 Delta Filter är tillverkat av mässing med hög hållfasthet, lämplig för värme- och kylsystemtillämpningar. Mässingskomponenterna är förnicklade för att öka hållbarheten och motståndet, vilket innebär att filtret är kompatibelt för användning med en rad olika glykol och tillsatser som används i centralvärmesystem.

TF1 Delta Filter har utformats för att säkerställa en minimal tryckförlust, samtidigt som en hög uppsamlingseffektivitet bibehålls. Den cyklonavskiljande verkan, magnetmontering och område med lågt flöde har alla konstruerats så att filtret kan fånga upp en rad systemkontaminationer, utan att samtidigt påverka resten av värmesystemet.

TF1 Delta Filter använder en rad högkvalitativa komponenter som säkerställer att filtret uppnår bästa möjliga prestanda. Magneten är tillverkad av neodym med premiumkvalitet, möjliggör en hög verkningsgrad i kombination med en robust dräneringsventil, vilket gör att filtret kan rengöras utan behov av systemavstängning.

Application, Fitting & Dosing

TF1 Delta Filter är ett högpresterande filter, som använder magnetisk och cyklonavskiljande verkan för att leverera, begränsa och avlägsna föroreningar från systemvatten. Perfekt för alla system som zonindelade, kaskad, låg förlust och plattvärmeväxlare. Installationsanvisningar medföljer. Filtret kan installeras på vertikala eller horisontella rörledningar, i enlighet med den flödesriktning som anges av pilen på grenröret. Helst bör filtret monteras vid returanslutningen till pannan och kan installeras upp till 45⁰ från vertikalt läge om utrymme eller huvudhöjd är begränsad.

Package, Handling & Safety

Som med alla magnetiska produkter bör du alltid vara försiktig om du har en implanterad hjärtanordning när du hanterar magnetfilter.
Individuellt förpackade, med medföljande instruktioner. Inga särskilda förvaringskrav.

Performance

Lämpliga vätskor:
Vattenhämmande
glykollösningar
Fernox kemiska sortiment / Systemtillsatser
Maximal procentandel glykol – 50%

Intern volym – 0,84 US-gallon
Maximalt arbetstryck – 16 Bar/232 psi
Maximal flödeshastighet – 53 US-gallon/min
Automatisk luftventil med automatisk avstängningsventil – 12 bar/174 psi
Maximal arbetstemperatur – 248⁰F
Insamlingshastighet – Upp till 100% av systemföroreningar

Uppgifter om tryckförlust
TF1 Delta Filter har testats hydrostatiskt
enligt tryckutrustningsdirektivet 97/23/EG
vid 24 bar (348 psi) för PN16-klassning

Driftsprincip – Förorenat vatten kommer in i filtret via grenröret, bära en mängd olika systemskräp och partiklar som hålls insamlade. Detta skräp, inklusive järnföroreningar som magnetit, rör sig genom grenröret och in i filterhuvudet.
TF1 Delta Filter använder cyklonavskiljning. En cyklonavskiljare är en statisk anordning som tillämpar centrifugalkraft på en flytande blandning för att främja separationen av partiklar.
Den cyklonavskiljande verkan har utformats för att omvandla inkommande vätskehastighet till roterande rörelse. När vatten kommer in i filtret snurrar det runt och ner på utsidan av filtret och bär partiklar med sig. Filtrets form har utformats för att skapa en lågflödeszon längst ner där tyngre partiklar samlas för säker borttagning.
Cyklonavskiljaren i TF1 Delta Filter har optimerats för att möjliggöra maximal filtreringsförmåga av både magnetiskt och icke-magnetiskt material.
När vattenflödet har nått botten av filtret rör sig vattnet tillbaka upp genom mitten av TF1 Delta Filter, transportera partiklar över magnethylsan, vilket främjar ytterligare magnetisk filtrering och förbättrar filtrets insamlingsförmåga.
All smuts som samlas in i filtret kan sedan släppas ut genom att ta bort magneten från höljet och öppna avtappningsventilen. Denna procedur visas i rengöringsguiden och kräver inte systemavstängning eller demontering av filtret.

Physical Specification / Properties

Filterkropp – Gjuten mässing (EN 1982-CC754S), Förnicklad
Grenrör – Gjuten mässing (EN 1982-CC754S), Förnicklad
Magnet – Neodym
Avloppsventil – förnicklad mässing
Tätningar och brickor – EPDM

Volumetrics
Filters Sort results
Reset Apply
Produktkod
Typ
Storlek
Enskilda enhetsmått(Höjd x Bredd x Djup)
Enskild enhet streckkod
Yttre kartongmått(Höjd x Bredd x Djup)
Yttre kartong streckkod (ITF)
62226
With Valves
2"
515 × 314 × 270 mm
5014551622265
270 x 314 x 515 mm
Cleaning Diagram
Dimensions Diagram
Fitting Diagram
Pressure Differential Graph
Install Position Diagram
