TF1 Sigma UB Filter

Garanti:

År

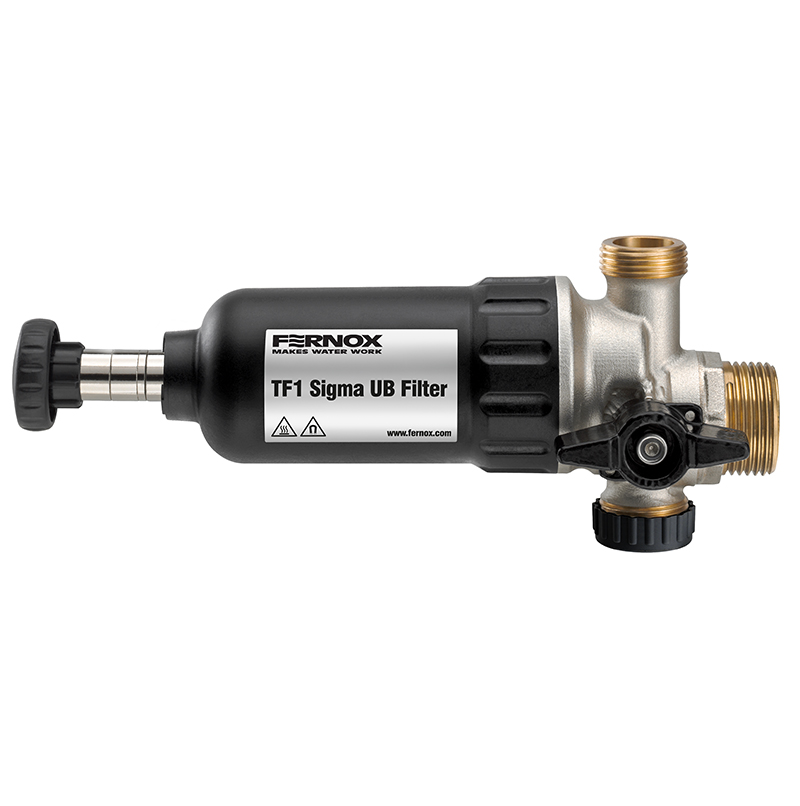

Kompositfilter under pannsystem med ett mässingsrör utformat för enkel installation i små, begränsade utrymmen och med dold rörledning. Detta högpresterande filter kan installeras direkt under pannan eller i begränsade utrymmen tack vare den kompakta, mångsidiga designen. TF1 Sigma UB-filtret erbjuder det ultimata valet av installatörer och ger högeffektivt skydd mot uppbyggnad av systemskräp

En kompakt design med hög kapacitet
Idealisk för användning i begränsade utrymmen
Integrerad trevägsventil med filterisolering och rengöringsfunktion
Hållbar och robust konstruktion har gjort SEom till en högkvalitativ glasförstärkt ingenjörspolymer och icke-porös smidd mässing
Varken blockerar eller begränsar flödet
Finns med ¾” och med 1” inloppsanslutningar

Tillgängliga Versioner

Produktkod	Passform Typ och Storlek	Produktdatablad (PDF)
62589	Passformtyp: BSP, Metrisk anslutningsstorlek: 3/4"	Ladda ner

Produktöversikt

TF1 Sigma UB-filterhuset är tillverkat av höghållfast polymer av teknisk kvalitet, lämplig för användning i värme- och kylsystem. Den glasförstärkta polymeren har god hydrolysbeständighet samt hög motståndskraft mot töjning och nötning. Polymeren är kompatibel med glykoler och tillsatser som används i centralvärmesystem. Filtergrenröret är tillverkat av högkvalitativ, icke-porös smidd mässing, vilket möjliggör direkt anslutning till systemet och enkel service via det precisionskonstruerade grenröret.
TF1 Sigma UB-filtret har utformats för att säkerställa minimalt tryckfall och bibehålla hög uppsamlingseffektivitet. Filtret har utformats för att fånga upp en rad systemföroreningar, samtidigt som det inte blockerar, minskar flödet genom rörledningar eller påverkar värmesystemets prestanda.
TF1 Sigma UB-filtret använder en rad högkvalitativa komponenter som säkerställer att filtret erbjuder optimal prestanda. Trevägsventilen har utformats för att användarna enkelt ska kunna manövrera den för hand, samtidigt som den erbjuder en pålitlig serviceprocedur. Filterfördelaren har en säker anslutning till systemet och en robust servicepunkt som gör det möjligt att tömma och rengöra filtret. Magneten är tillverkad av neodym av högsta kvalitet, vilket möjliggör en hög uppsamlingsgrad, samt ett robust filtreringsmedium som säkerställer en kontinuerlig och jämn uppsamlingsnivå.

Användning

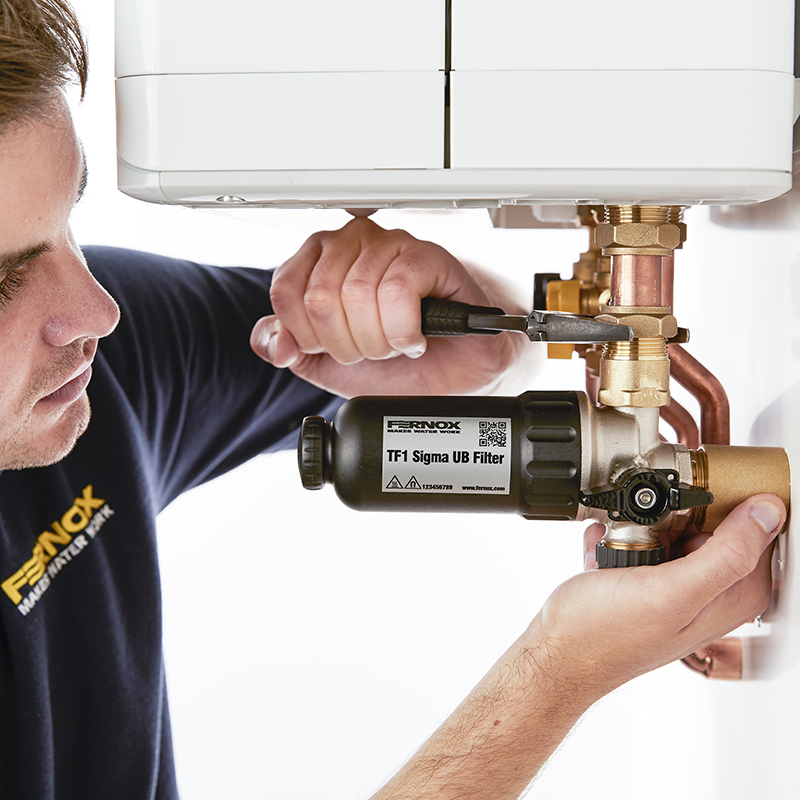

Filtret är utformat för att installeras nära väggen och kan enkelt monteras under pannor och i alla andra utrymmen där utrymmet är begränsat.
TF1 Sigma UB-filtret kan installeras under en panna eller i trånga och begränsade utrymmen. Helst bör filtret monteras på returledningen till pannan och installeras horisontellt.
För att TF1 Sigma UB-filtret ska kunna anslutas till pannan och/eller returflödesrören kan separata flexibla/korrugerade rör och/eller adaptrar krävas (medföljer ej).

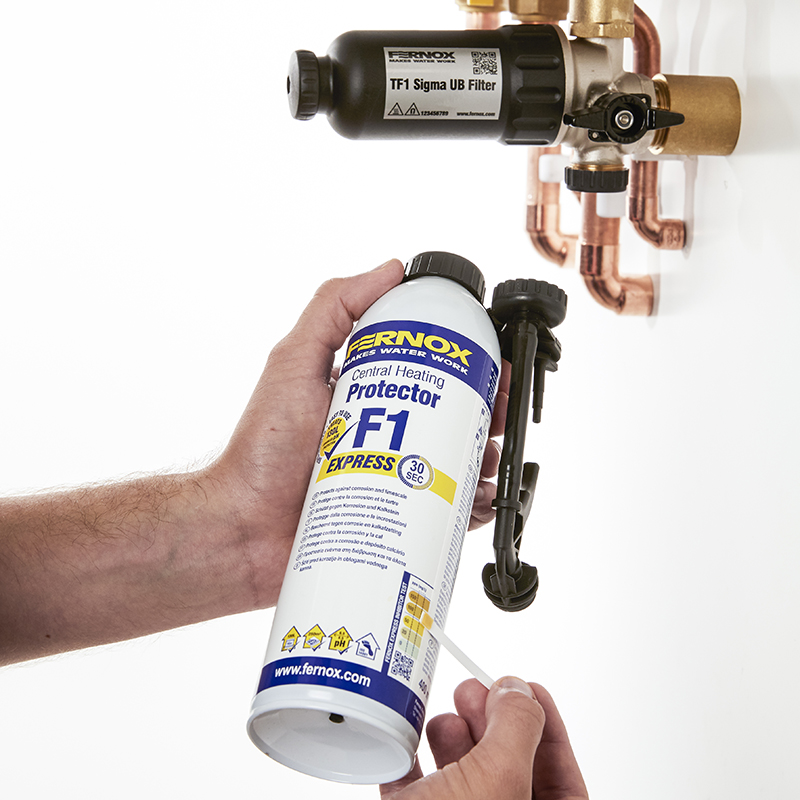

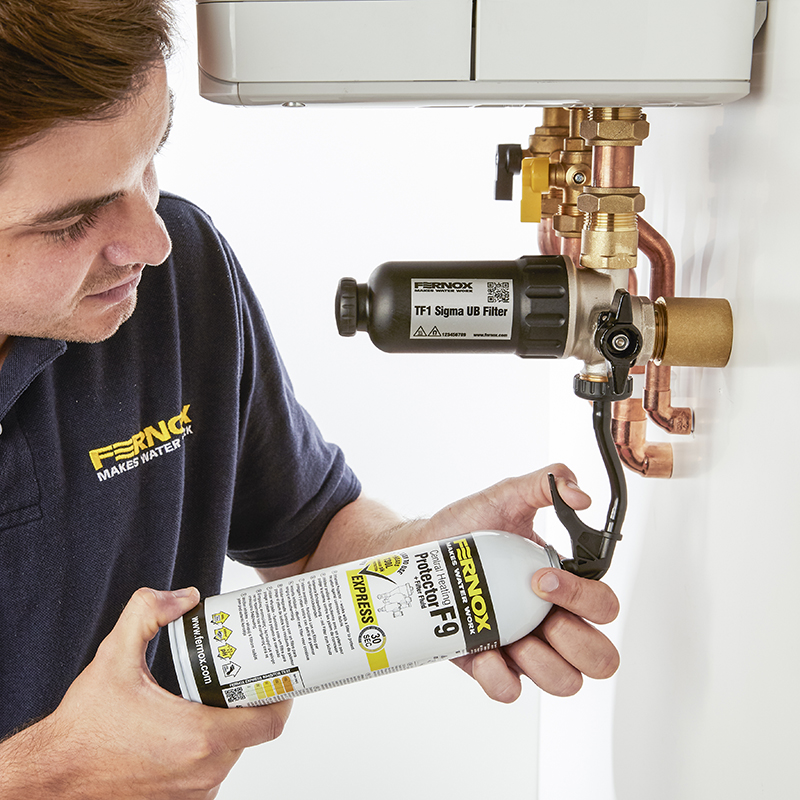

TF1 Sigma-filtret är utformat för att skydda pannan från de skadliga effekterna av cirkulerande korrosionsrester, som har samlats i systemet till följd av en kemisk reaktion när vatten kommer i kontakt med blandade metaller som används i ett värme- och kylsystem. Behandling av systemet med ett högkvalitativt hämmande medel från Fernox Protector-sortimentet förhindrar långsiktigt bildning av slam och avlagringar i enlighet med föreskrifter och bästa praxis.

Prestanda

Lämpliga vätskor:
Vatten
Hämmande glykolösningar
Fernox kemikaliesortiment / systemtillsatser
Maximal procentandel glykol – 50 %

Maximalt arbetstryck – 5 bar
Maximal flödeshastighet – 40 l/min
Maximal arbetstemperatur – 100 °C
Uppsamlingsgrad – upp till 100 % av föroreningarna i systemet

Funktionsprincip
– Förorenat vatten kommer in i filtret via mässingsgrenröret och för med sig systemavfall och partiklar som hålls i suspension. Detta avfall, inklusive järnhaltiga föroreningar såsom magnetit, rör sig genom grenröret och in i filtrets huvuddel.

Det dynamiska flödet som skapas inuti filtret innebär att smutsigt vatten överförs direkt till den centrala magnetenheten. Den kraftfulla neodymmagneten är utformad för att fånga upp och hålla kvar stora mängder systemavfall, vilket skyddar pannan och hjälper till att förhindra haveri och kostsamma reparationer.

Den konstruerade flödesvägen inuti filtret minskar magnetens avsköljning och förbättrar tryckförlusten över filterenheten, vilket innebär att filtret kan fånga upp maximalt med skräp utan att begränsa flödet.

Vattnet leds över magnethöljet innan det lämnar filterhuset via grenröret. På så sätt kan systemavfall inte läcka ut från filtret utan fastnar antingen i området med lågt flöde eller fångas upp av den kraftfulla neodymmagneten, så att rent vatten kan lämna filtret.

Filtret använder en precisionskonstruerad trevägsventil, vilket innebär att all smuts som samlas i filtret snabbt kan tömmas ut via dräneringsventilen genom att helt enkelt ta bort magneten från höljet och vrida på ventilhandtaget för att aktivera servicefunktionen och öppna dräneringsventilen, varpå systemavfall spolas ut från filtret och avlägsnas från systemet. Denna procedur visas i rengöringsguiden

Fysiska Specifikationer / Egenskaper

Filterhus – Glasfyllt, teknisk polymer
Manifold – Förnicklad mässing
Tätningar och brickor – EPDM

Förpackning, Hantering och Säkerhet

Som med alla magnetiska produkter bör extra försiktighet alltid iakttas vid hantering av magnetiska filter om du har en implanterad hjärtapparat.
Individuellt förpackad med instruktioner. Inga särskilda förvaringskrav.

Volymetrik

Produktkod	Passform Typ och Storlek	Enskild Enhets Streckkod	Enskild Enhets Låddimensioner (Djup x Bredd x Höjd)	Ytterkartongens Streckkod (ITF)	Ytterkartongens Mått (Djup x Bredd x Höjd)
62589	Passformtyp: BSP, Metrisk anslutningsstorlek: 3/4"	5014551625891		05014551002487	172 x 506 x 232 mm
